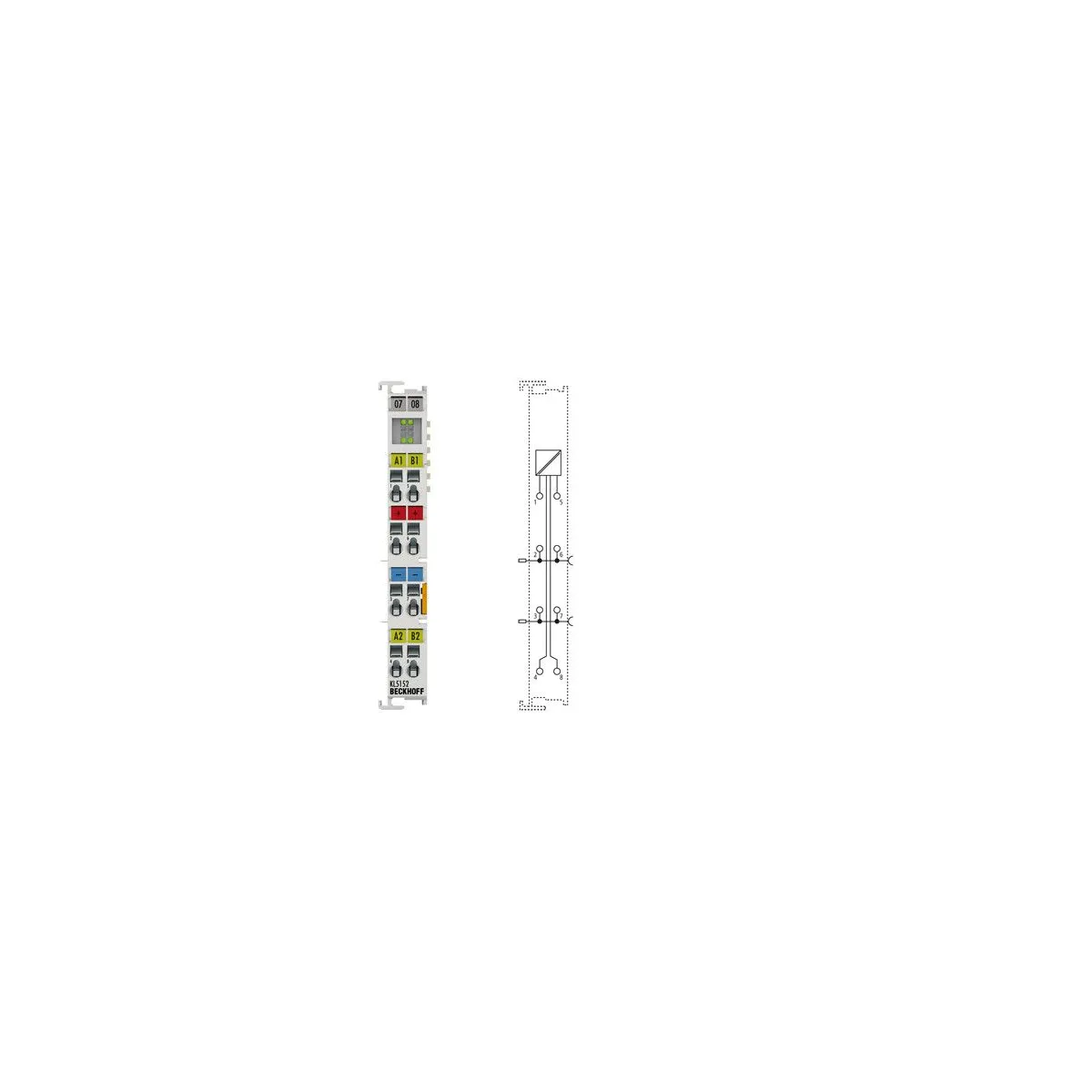

BECKHOFF KL5152 | 2-Channel Incremental Encoder Interface
Technische Datenblätter / Produktdokumentation
- Für dieses Produkt ist derzeit keine technische Dokumentation verfügbar. Kontaktieren Sie uns für weitere Informationen.
| Marke |  |
| Kategorie | Encoder |
| Produktname | BECKHOFF KL5152 | 2-Channel Incremental Encoder Interface |
| Produktcode | KL5152 |
Kontaktieren Sie uns! Innerhalb von 24 Geschäftsstunden (ohne Wochenenden und Feiertage) bestätigen wir Lagerstatus und voraussichtliche Lieferzeit.
Produktbeschreibung
BECKHOFF-Produkte, einschließlich BECKHOFF KL5152 | 2-Channel Incremental Encoder Interface, werden über Parallelimportkanäle bezogen und zuverlässig an unsere Kunden in United States geliefert. Imtek Engineering bietet Original-BECKHOFF-Teile zu wettbewerbsfähigen Preisen an. Auch wenn BECKHOFF KL5152 | 2-Channel Incremental Encoder Interface nicht auf unserer Website gelistet ist, können Sie jederzeit ein Preisangebot anfordern – unser Team meldet sich umgehend.
United StatesThe KL5152 Bus Terminal is an interface with 24 V inputs for the direct connection of incremental encoders. A 16 bit counter with a quadrature decoder and a 16 bit latch for the zero pulse can be read, set or enabled. The KL5152 indicates the logical state of the signals via LEDs. The signal inputs use 0 V as the reference potential and are electrically isolated from the K-bus.
| Technical data | KL5152 | KS5152 |
|---|---|
| Technology | incremental encoder interface 24 V DC, EN 61131-2, type 1, “0”: < 5 V DC, “1”: > 15 V DC, typ. 5 mA |
| Number of channels | 2 incremental encoders |
| Encoder connection | A1, B1, A2, B2, 24 V |
| Sensor inputs | 2 |
| Encoder operating voltage | 24 V DC |
| Encoder output current | – |
| Counter | 32 bit, binary |
| Limit frequency | 400,000 increments/s (with 4-fold evaluation) |
| Quadrature decoder | 4-fold evaluation |
| Zero-pulse latch | – |
| Commands | read |
| Power supply | 24 V DC (-15 %/+20 %) |
| Supply voltage | 24 V DC (-15 %/+20 %) |
| Current consumption power contacts | – |
| Current consumption K-bus | typ. 40 mA |
| Bit width in the process image | input/output: 2 x 32 bit data, 2 x 8 bit control/status |
| Weight | approx. 50 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, UL, ATEX |
| Ex-Marking | II 3 G Ex nA IIC T4 Gc |
